打包帶在倉庫放置兩個月與剛生產(chǎn)出來的拉力相同嗎？

很多人在買打包帶的時候會問一個問題，你們的產(chǎn)品是不是庫存？放置久了會對拉力有影響嗎？剛生產(chǎn)出來的打包帶是否更好？針對客戶的這些問題，我做了下面試驗（1是倉庫放置兩個月的打包帶，2是剛生產(chǎn)出來的打包帶）：

1.包裝用打包帶較大寬度=15.98mm   較小寬度=15.50mm

包裝用打包帶平均寬度N1=N2=15.72mm=0.01572m。長度L1=L2=10m。

10m打包帶重量M1=0.2032kg。M2=2020kg。

打包帶密度ρ=1.30x1000kg/m3～1.38x1000kg/m3.

則打包帶厚度H1=M1/ρxN1xL1 =0.2032kg/1.30x1000kg/m3x0.01572mx10m

=0.0009943m =0.99mm

H1=M1/ρxN1xL1=0.2032kg/1.38x1000kg/m3x0.01572mx10m

=0.0009367m =0.94mm

H1=M1/ρxN1xL1=0.2032kg/1.35x1000kg/m3x0.01572mx10m

=0.0009574m =0.96mm

H2=M2/ρxN1xL1=0.2020kg/1.35x1000kg/m3x0.01572mx10m

=0.0009518m =0.95mm

則得出打包帶理論厚度H1=0.96mm  理論厚度H2=0.95mm

實際測量平均厚度=1.05mm

由此可見，壓花增加的厚度≈0.1mm

2.

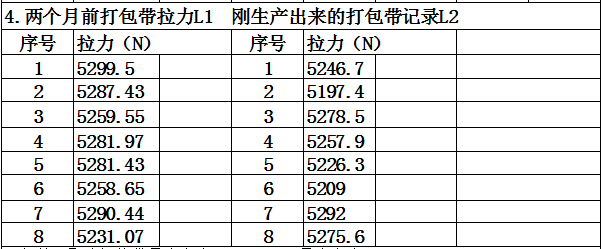

  平均拉力F1=5273.76N   F2=5247.92N

公稱拉伸應力σB1=較小拉斷力的實測值/公稱橫截面積

=5273.76N/15.72x0.96m㎡ =350.40MPa

公稱拉伸應力σB2=較小拉斷力的實測值/公稱橫截面積

=5247.92N/15.72x0.95m㎡ =351.40MPa

因為σB1≈σB2 ，由此可見放置兩個月對捆扎帶公稱拉伸應力影響不大。

F1=5273.76N≈F2=5247.92N也就是說放置兩個月拉力與剛生產(chǎn)出來的打包帶拉力相同。
